Filtrační jednotky TFS

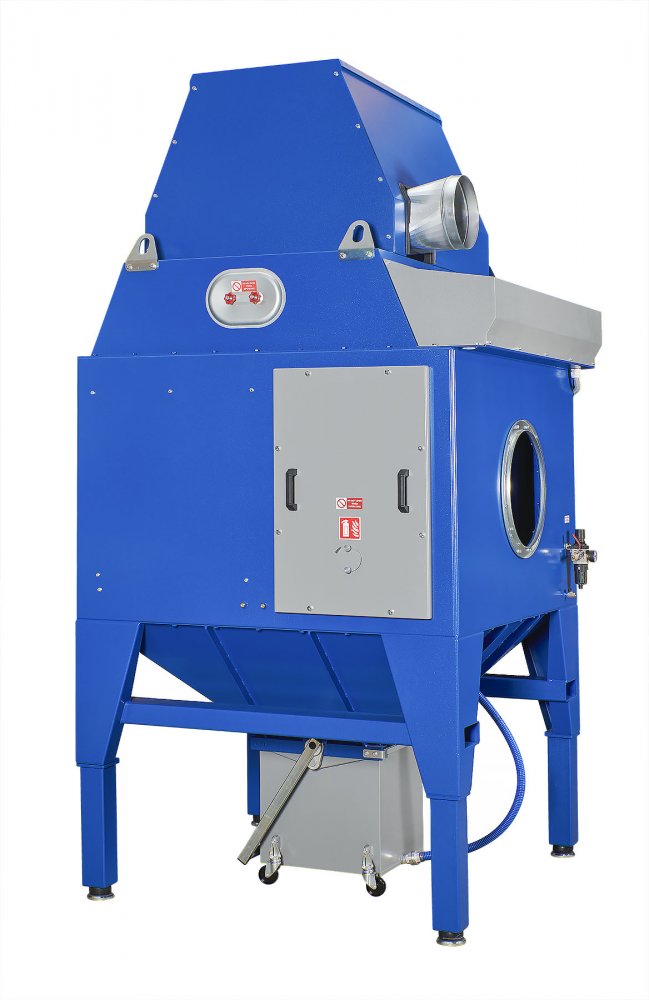

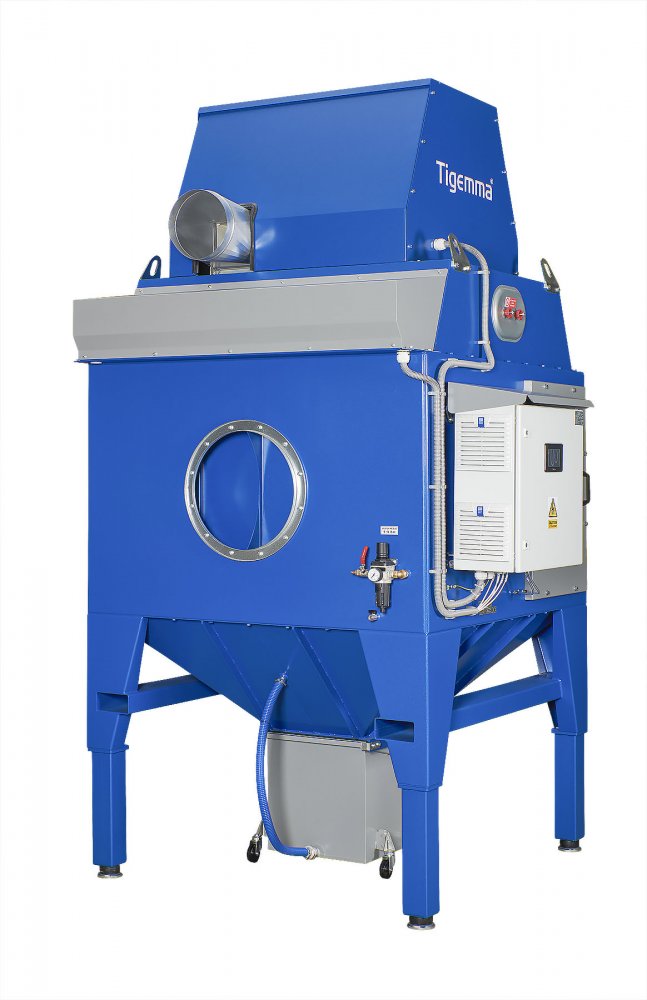

Filtrační zařízení TIG TFS (dřívější označení TIG FS) je určeno do těžkých provozů s vysokou zátěží filtrační technologie. Pro snazší transport je dodáváno s demontovanou podstavou.

Sací výkon	11 700 m³/h
Tlakový pokles	1 500 Pa
Příkon motoru	15,0 kW
Jmenovitý proud motoru	32,5 A
Hladina hluku	72 dB
Stupeň odlučivosti	99,96 %
Norma odlučivosti	DIN EN60335-2-69
Filtrační plocha	196 m²
Filtrační prvek	Filtrační patrona 200x985 - 7m² (TFS)
Počet filtračních prvků	28
Šířka	1 644 mm
Délka	1 968 mm
Výška	3 274 mm
Hmotnost	1 580 kg
Startér	Frekvenční měnič
DN sání	DN630
DN výdech	DN630
Počet ventilů	7

Zařízení může být umístěno ve vnitřním prostoru dílny i na vnějším prostranství: Stupeň odolnosti vůči vnějším vlivům je u filtrační jednotky IP44 a u rozvaděče IP54, antikorozní ochranu zajišťuje kvalitní, dvousložkový polyuretanový nátěr. Ochranná stříška odolnost zařízení zvyšuje, ale nutná není. Zařízení je vhodné pro vracení přefiltrované vzdušiny zpět do výrobních prostor.

Řídicí jednotka umožňuje vzdálenou správu nastavovaných parametrů výrobcem nebo servisní organizací. Vyhodnocuje aktuální tlakový zisk (rozdíl tlaku vzduchu mezi vstupní a výstupní plochou filtračního prvku) a podle něj automaticky nastavuje potřebné parametry čištění a řídí celý cyklus čistění včetně zobrazení a vyhodnocení provozních stavů.

Šetrný rozběh ventilátoru zajišťuje frekvenční měnič.

Materiál filtračních prvků je zařazen do kategorie M (dle DIN EN 60335-2-69). Vhodným výběrem filtračního materiálu a volbou zatížení filtrační plochy lze optimalizovat provozní parametry pro konkrétní technologii.

Varianty a jejich použití

TIG TFS 11700/196		Skříň filtrace bez filtr. mat., rozvaděče a ventilátoru
TIG TFS 11700/196/ETF	Polyester PTFE membrána 973995	Termické pálení kovů
TIG TFS 11700/196/EPF	Polyester 973010	Tryskání, broušení
TIG TFS 11700/196/EAF	Polyester PTFE membrána antistatic 973116	Litina, plasty
TIG TFS 11700/196/ALU	Polyester PTFE membrána antistatic 973116	Termické pálení Al
TIG TFS 11700/196/ENF	Polyester PTFE membrána nástřik 973022	Svařovací dýmy
