Filtrační jednotky TFD

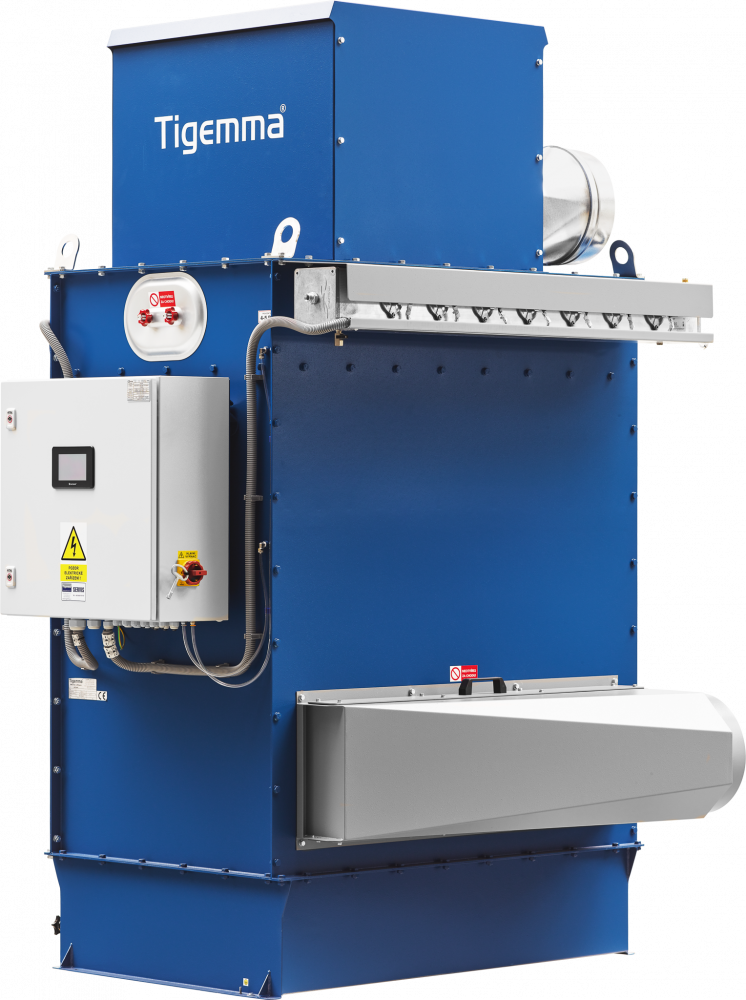

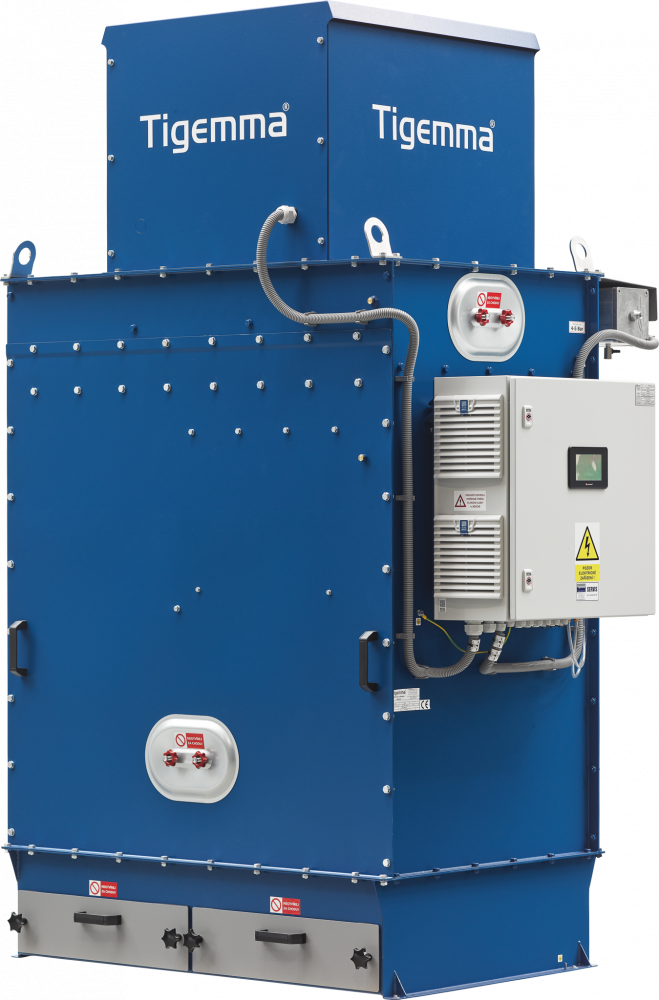

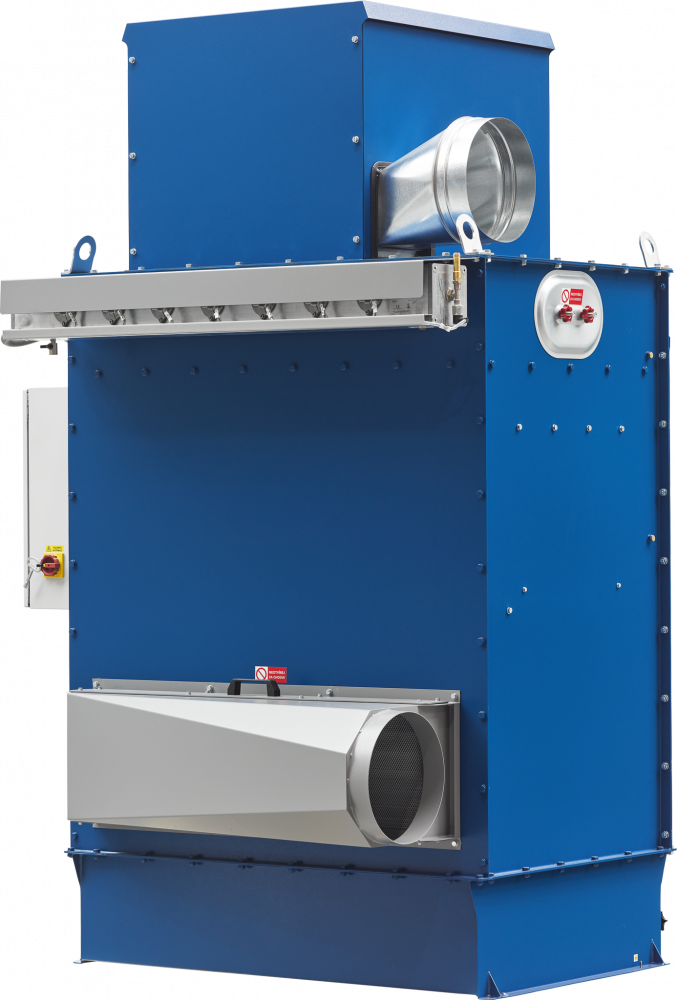

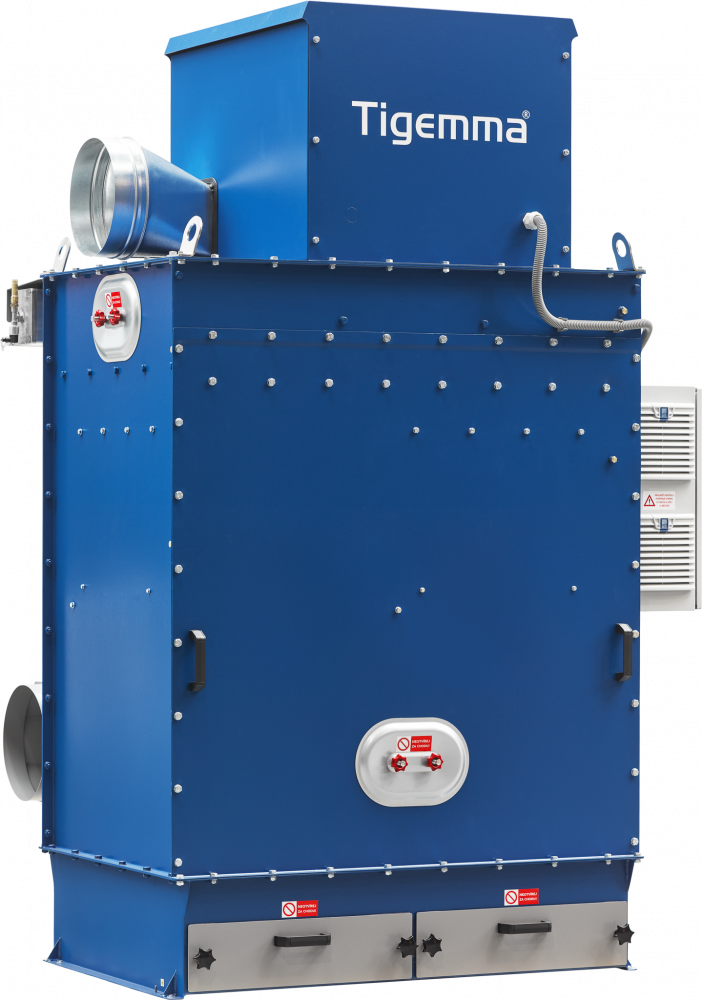

Filtrační zařízení TIG TFD (dřívější označení TIG FSD) je určeno do provozů se střední zátěží filtrační technologie. Je kompaktní, celoopláštěné a dodává se kompletně smontované na paletě.

Sací výkon	1 250 m³/h
Tlakový pokles	1 050 Pa
Příkon motoru	2,2 kW
Jmenovitý proud motoru	6,0 A
Hladina hluku	72 dB
Stupeň odlučivosti	99,96 %
Norma odlučivosti	DIN EN60335-2-69
Filtrační plocha	19 m²
Filtrační prvek	Filtrační kazeta FPL 764 x 1200 - 9,5m² (TFD)
Počet filtračních prvků	2
Šířka	1 100 mm
Délka	1 254 mm
Výška	2 424 mm
Hmotnost	401 kg
Startér	Frekvenční měnič
DN sání	DN225
DN výdech	DN250
Počet ventilů	2

Zařízení může být umístěno ve vnitřním prostoru dílny i na vnějším prostranství: Stupeň odolnosti vůči vnějším vlivům je u filtrační jednotky IP44 a u rozvaděče IP54, antikorozní ochranu zajišťuje kvalitní, dvousložkový polyuretanový nátěr. Ochranná stříška odolnost zařízení zvyšuje, ale nutná není. Zařízení je vhodné pro vracení přefiltrované vzdušiny zpět do výrobních prostor.

Řídicí jednotka umožňuje vzdálenou správu nastavovaných parametrů výrobcem nebo servisní organizací. Vyhodnocuje aktuální tlakový zisk (rozdíl tlaku vzduchu mezi vstupní a výstupní plochou filtračního prvku) a podle něj automaticky nastavuje potřebné parametry čištění a řídí celý cyklus čistění včetně zobrazení a vyhodnocení provozních stavů.

Šetrný rozběh ventilátoru zajišťuje frekvenční měnič.

Materiál filtračních prvků je zařazen do kategorie M (dle DIN EN 60335-2-69). Vhodným výběrem filtračního materiálu a volbou zatížení filtrační plochy lze optimalizovat provozní parametry pro konkrétní technologii.

Varianty a jejich použití

TIG TFD 1250/19/ALU	Polyester PTFE membrána antistatic 973116	Termické pálení Al
TIG TFD 1250/19/AAF	Polyester PTFE membrána antistatic 973116	Litina, plasty
TIG TFD 1250/19/APF	Polyester 973010	Tryskání, broušení
TIG TFD 1250/19/ATF	Polyester PTFE membrána 973995	Termické pálení kovů
TIG TFD 1250/19/ANF	Polyester PTFE membrána nástřik 973022	Svařovací dýmy

Katalogový list TIG TFD

Rozměry TFD
